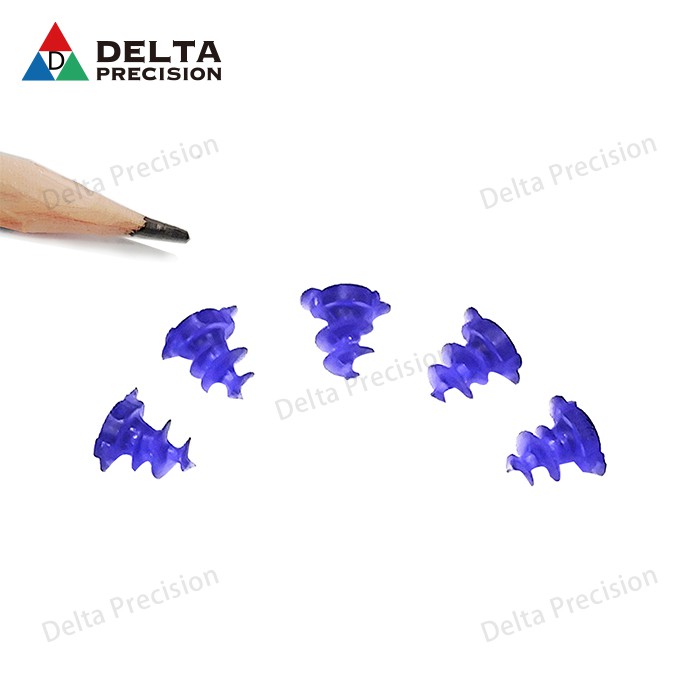

Selam! Mikro Enjeksiyonlu Kalıplama oyununun tedarikçisi olarak kalıp tasarımını doğru yapmanın ne kadar önemli olduğunu ilk elden gördüm. Mikro enjeksiyon kalıplama, küçük, karmaşık parçaları yüksek hassasiyetle oluşturmak için kullanılan özel bir işlemdir. Küçük bileşenlerin oyunun adı olduğu tıp, elektronik ve otomotiv gibi endüstrilerde yaygın olarak kullanılmaktadır. Bu blogda, üretiminizin kalitesinde ve verimliliğinde büyük fark yaratabilecek mikro enjeksiyonlu kalıplama için bazı önemli kalıp tasarımı hususlarını paylaşacağım.
Malzeme Seçimi
Mikro enjeksiyon kalıplama için kalıp tasarımında ilk adım doğru malzemenin seçilmesidir. Seçtiğiniz malzeme, parçanızın mekanik özellikleri, kimyasal direnci ve sıcaklık toleransı gibi özel gereksinimlerine bağlı olacaktır. Mikro enjeksiyon kalıplamada kullanılan bazı yaygın malzemeler arasında polikarbonat, polipropilen ve polietilen gibi termoplastiklerin yanı sıra PEEK ve LCP gibi mühendislik plastikleri bulunur.
Bir malzeme seçerken akış özelliklerini dikkate almak önemlidir. Mikro enjeksiyon kalıplama, erimiş plastiğin çok küçük boyutlu bir kalıp boşluğuna enjekte edilmesini içerir. Boşluğu tamamen doldurmak ve istenilen parçayı oluşturmak için malzemenin kalıptan kolayca akması gerekir. Mikro enjeksiyon kalıplamada genellikle düşük viskoziteli ve iyi akışkanlığa sahip malzemeler tercih edilir.
Dikkate alınması gereken bir diğer faktör malzemenin büzülme oranıdır. Plastik kalıpta soğuyup katılaştıkça büzülecektir. Büzülme oranı malzemeye ve işleme koşullarına bağlı olarak değişebilir. Nihai parçanın gerekli boyutları karşıladığından emin olmak için kalıp tasarımında büzülme oranının hesaba katılması önemlidir. Kullanılan malzemeler hakkında daha fazla bilgi edinebilirsiniz.Küçük Parça Enjeksiyonlu Kalıplama.
Kalıp Boşluğu Tasarımı
Kalıp boşluğunun tasarımı, yüksek kaliteli mikro parçalar elde etmek için kritik öneme sahiptir. Boşluk, parçanın şekline ve boyutlarına mümkün olduğunca yakın olacak şekilde tasarlanmalıdır. Hassas işleme teknikleri genellikle çok dar toleranslara sahip kalıp boşlukları oluşturmak için kullanılır.
Kalıp boşluğu tasarımında önemli bir husus kapının konumudur. Kapı, erimiş plastiğin kalıp boşluğuna girdiği açıklıktır. Kapının konumu plastiğin akışını ve son parçanın kalitesini etkileyebilir. Mikro enjeksiyonlu kalıplamada, parça üzerindeki geçit işaretinin boyutunu en aza indirmek için genellikle küçük geçitlerin kullanılması gerekir. Parça tasarımına ve kullanılan malzemeye bağlı olarak pimli kapılar, denizaltı kapıları ve sıcak yolluk kapıları gibi farklı kapı türleri kullanılabilir.
Kalıp boşluğunun havalandırılması da çok önemlidir. Enjeksiyon işlemi sırasında parçadaki boşlukları ve diğer kusurları önlemek için hava ve gazların boşluktan kaçabilmesi gerekir. Havalandırma kanalları genellikle havanın ve gazların kaçmasına izin vermek için kalıp tasarımına dahil edilir. Havalandırma kanallarının boyutu ve konumu, herhangi bir flaş veya başka soruna neden olmadan etkili havalandırmayı sağlamak için dikkatli bir şekilde tasarlanmalıdır.
Soğutma Sistemi Tasarımı
Mikro enjeksiyonlu kalıplama için uygun soğutma şarttır. Kalıptaki soğutma sistemi, boşlukta katılaşan plastiğin sıcaklığının kontrol edilmesine yardımcı olur. İyi tasarlanmış bir soğutma sistemi çevrim süresini azaltabilir, parça kalitesini iyileştirebilir ve çarpılma ve diğer kusurları önleyebilir.
Kalıptaki soğutma kanalları, kalıp boyunca eşit soğutma sağlayacak şekilde tasarlanmalıdır. Bu, düz kanalların, spiral kanalların ve uyumlu soğutma kanallarının bir kombinasyonu kullanılarak başarılabilir. Uyumlu soğutma kanalları, parçanın şeklini takip edecek şekilde tasarlanmış olup, daha verimli soğutma ve daha iyi sıcaklık kontrolü sağlar.
Soğutucu akış hızı ve sıcaklığının da dikkatli bir şekilde kontrol edilmesi gerekir. Isıyı kalıptan etkili bir şekilde uzaklaştırmak için soğutucunun soğutma kanalları boyunca yeterli oranda sirküle edilmesi gerekir. Tutarlı soğutma sağlamak ve parçadaki termal gerilimi önlemek için soğutucunun sıcaklığı belirli bir aralıkta tutulmalıdır.
Fırlatma Sistemi Tasarımı
Parça kalıpta katılaştıktan sonra boşluktan çıkarılması gerekir. Kalıptaki ejeksiyon sistemi, parçanın herhangi bir hasara yol açmadan kalıptan dışarı itilmesinden sorumludur. Mikro enjeksiyonlu kalıplamada, çıkarma sisteminin parçaların küçük boyutu ve hassas doğasıyla baş edecek şekilde tasarlanması gerekir.
Mikro enjeksiyonlu kalıplamada kullanılan yaygın püskürtme yöntemleri arasında ejektör pimleri, ejektör manşonları ve hava püskürtme bulunur. İtici pinler en yaygın kullanılan yöntemdir. Tipik olarak kalıp boşluğunda bulunurlar ve parçayı boşluğun dışına itmek için bir ejektör plakası tarafından ileri doğru itilirler. İtici pimlerin boyutu ve konumu, parça üzerinde herhangi bir iz veya hasar bırakmayacak şekilde dikkatlice tasarlanmalıdır.
Kalıp Yüzey Kaplaması
Kalıbın yüzey kalitesi, mikro parçaların kalitesi üzerinde önemli bir etkiye sahip olabilir. Pürüzsüz bir kalıp yüzeyi sürtünmeyi azaltmaya ve enjeksiyon işlemi sırasında plastiğin akışını iyileştirmeye yardımcı olabilir. Ayrıca son parçada daha iyi bir yüzey kalitesi elde edilebilir.
Kalıpta istenilen yüzey bitişini elde etmek için farklı yüzey bitirme teknikleri kullanılabilir. Bunlara cilalama, dokulandırma ve kaplama dahildir. Parlatma genellikle pürüzsüz bir yüzey elde etmek için kullanılırken dokulandırma, parçaya belirli bir desen veya doku eklemek için kullanılabilir. Kalıp yüzeyinin sert, aşınmaya dayanıklı bir malzemeyle kaplanması, kalıbın dayanıklılığını artırmaya ve yüzey hasarı riskini azaltmaya yardımcı olabilir.
Tolerans ve Hassasiyet
Mikro enjeksiyonlu kalıplama son derece yüksek düzeyde tolerans ve hassasiyet gerektirir. Kalıp tasarımının çok sıkı boyut toleranslarına sahip parçalar üretebilmesi gerekir. Bu, üretim süreçlerinin ve kullanılan malzemelerin dikkatli bir şekilde değerlendirilmesini gerektirir.
Kalıbı oluşturmak için kullanılan işleme proseslerinin gerekli hassasiyeti sağlayabilecek kapasitede olması gerekir. Elektrik deşarjlı işleme (EDM) ve yüksek hızlı işleme gibi gelişmiş işleme teknikleri genellikle çok dar toleranslara sahip kalıplar oluşturmak için kullanılır. Kalıbın zaman içinde şeklini ve boyutlarını korumasını sağlamak için kalıp için kullanılan malzemelerin de iyi boyutsal stabiliteye sahip olması gerekir.
Maliyet Konuları
Kalıbın kalitesine ve performansına odaklanmak önemli olsa da maliyet de önemli bir faktördür. Kalıp tasarımı ve imalat maliyeti, parçanın karmaşıklığına, kullanılan malzemelere ve imalat süreçlerine bağlı olarak değişiklik gösterebilir.
Bir tedarikçi olarak kalite ve maliyet arasında bir denge bulmak için müşterilerimizle yakın işbirliği içinde çalışıyoruz. Müşterilerimizin özel ihtiyaçlarını ve bütçelerini karşılamak için çeşitli kalıp tasarım seçenekleri ve üretim süreçleri sunuyoruz. Kalıp tasarımını optimize ederek ve uygun maliyetli üretim tekniklerini kullanarak müşterilerimizin mikro enjeksiyon kalıplama projelerinin genel maliyetini azaltmalarına yardımcı olabiliriz.
Çözüm
Sonuç olarak, kalıp tasarımı mikro enjeksiyon kalıplamanın kritik bir yönüdür. Malzeme seçimi, kalıp boşluğu tasarımı, soğutma sistemi tasarımı, püskürtme sistemi tasarımı, kalıp yüzey kalitesi, tolerans ve hassasiyet ve maliyet gibi yukarıda tartışılan faktörleri göz önünde bulundurarak kalıbınızın yüksek kaliteli mikro parçaları verimli bir şekilde üretecek şekilde tasarlandığından emin olabilirsiniz.
Mikro enjeksiyon kalıplama hizmetleri pazarındaysanız sizinle sohbet etmeyi çok isterim. Özel gereksinimlerinizi karşılayan kalıpları tasarlamak ve üretmek için uzmanlığa ve deneyime sahibiz. İster küçük bir prototip proje üzerinde çalışıyor olun ister büyük ölçekli bir üretim çalışması üzerinde çalışıyor olun, size ihtiyacınız olan çözümleri sağlayabiliriz. Sohbeti başlatmak için bugün bizimle iletişime geçin ve mikro parçalarınıza hayat vermek için birlikte nasıl çalışabileceğimizi görelim.
Referanslar
- Taht, JL (2017). Enjeksiyon Kalıplama El Kitabı. Hanser Yayıncılar.
- Rosato, DV ve Rosato, DV (2012). Enjeksiyon Kalıplama Teknolojisi. Kluwer Akademik Yayıncılar.
